Mortajadoras de ruedas dentadas LIEBHERR WSC 1200

Max. wheel diameter: 1200 mm Gear width: 270 mm Max. module: 16 La máquina ranuradora de engranajes Liebherr WSC 1200 fue diseñada como una máquina universal para el mecanizado flexible de engranajes y es utilizada por fabricantes de tecnologías de engranajes y transmisiones para el proceso de ranurado de engranajes, engranajes planetarios, segmentos de dientes usado.

Características especiales:
Ejes estándar
Los siguientes ejes están disponibles.
Ejes lineales eje x1: cabeza de procesamiento del eje radial
Eje Z1: Cabeza de procesamiento del eje axial
Eje Z3: Unidad principal de herramientas
Ejes de rotación eje C1: Eje de herramienta
Eje C2: eje de la pieza
Eje B4: Árboles de levas de despegue
Eje X3: Inversión del despegue
Ejes opcionales Estos ejes dependen del diseño de la máquina.
Ejes lineales Eje Y1: Desplazamiento del lado del estator
Eje Z2: ajuste de la longitud de carrera
Eje Z4: Movimiento del brazo del portador del contador
Eje Z5: Reducción de bolsillos de la pieza
Eje Z6: Estación de elevación NC (transferencia de la correa cargadora de anillo de la pieza)
Eje Z7: Estación de elevación NC (estación centrífuga)
Ejes de rotación Eje C3: H51256982 Rotación de la cargadora de H51256982 anillos
Eje B5: Husillo trasero giratorio de la culata

Características técnicas:
Diámetro de la rueda: 1200 (1500) mm
Módulo - máximo: 16
Ancho de diente: 270 mm
Requisito de espacio aproximado: 10.000 x 8.000 x 4400 mm
Peso de la máquina aprox.: 23.000 kg

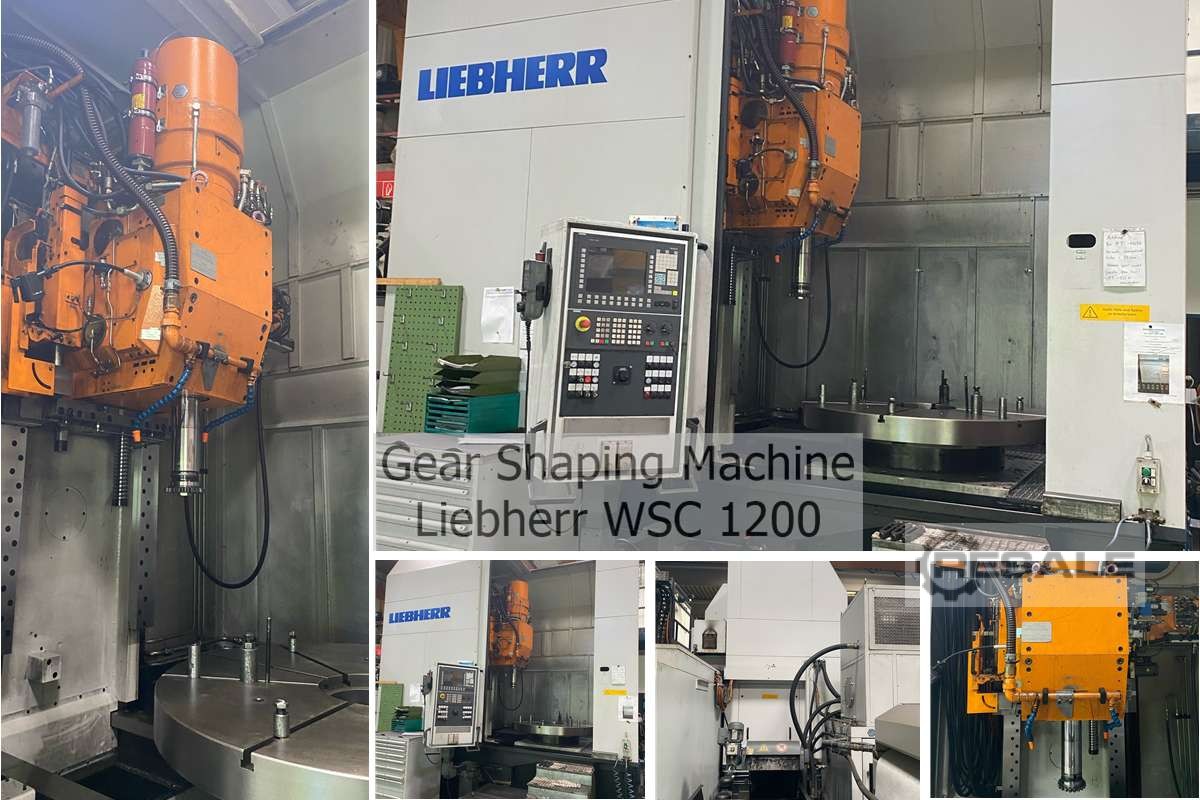

La imagen muestra la máquina en su estado actual tal como se usa y puede ofrecerse bajo demanda, parcialmente modernizada o como una modernización completa con un nuevo control CNC (SIEMENS ONE).
