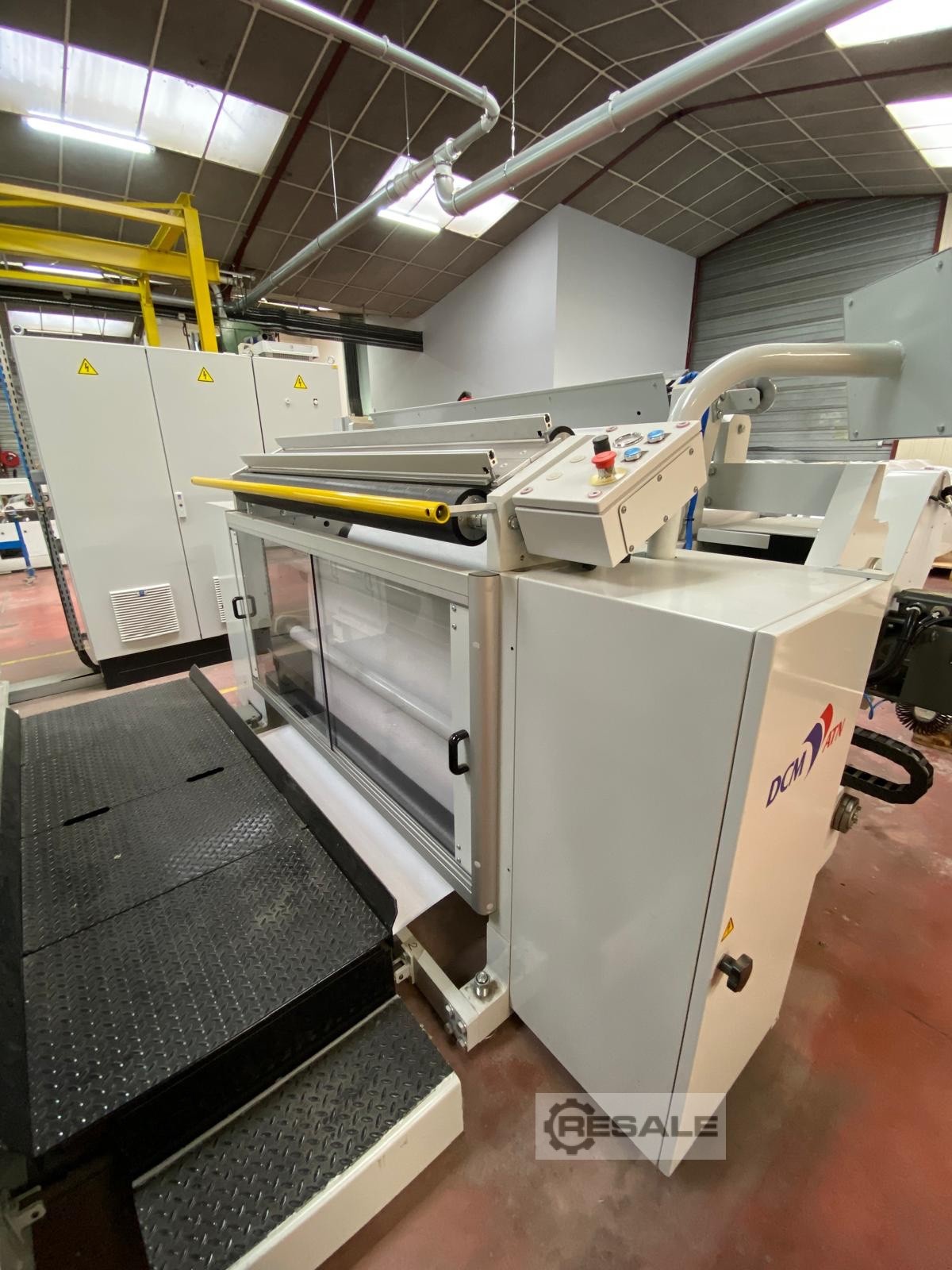

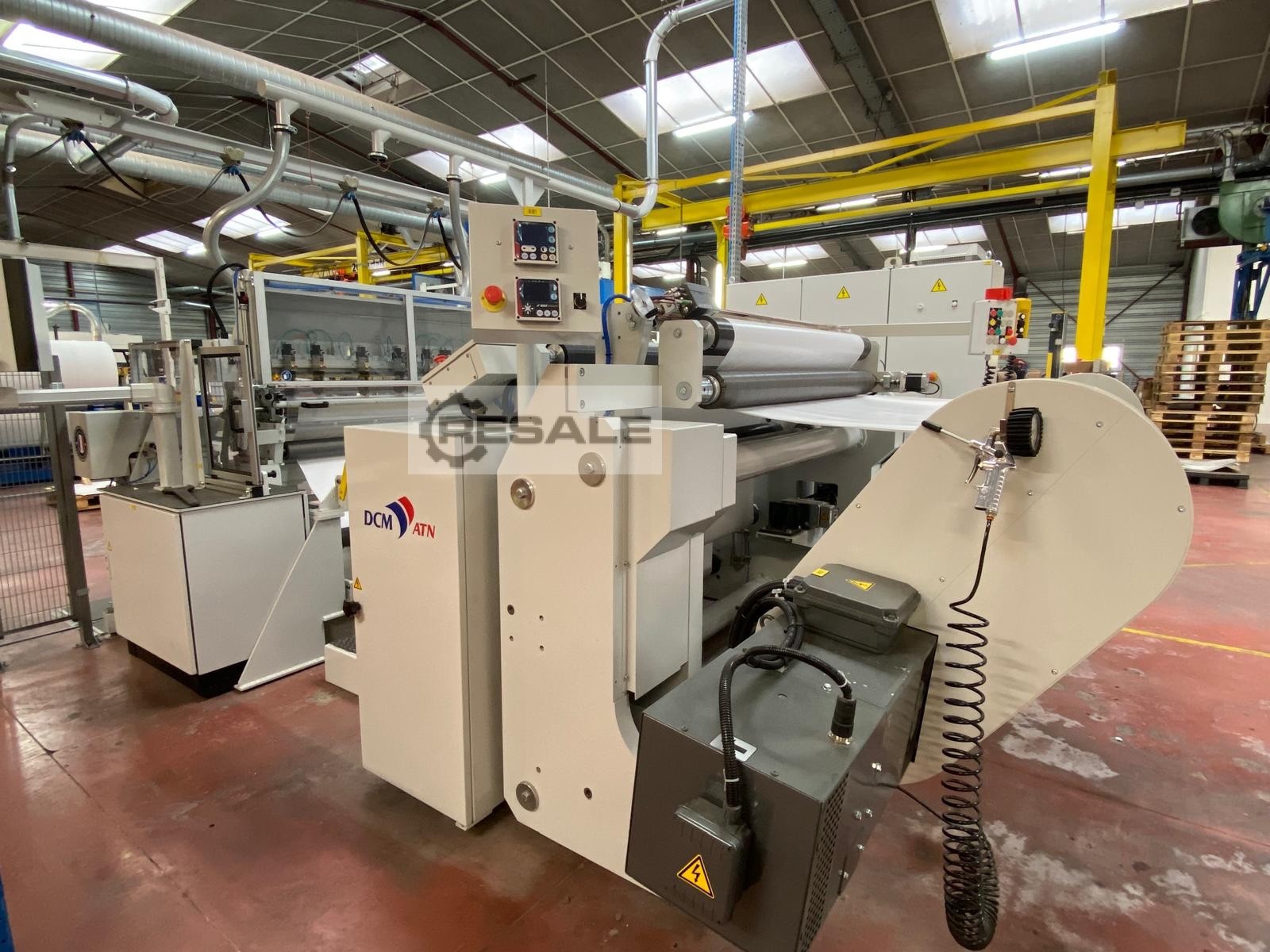

Máquinas laminadoras DCM Leopard LMA

Datos técnicos:
Ancho máximo del rodillo parental: 1420 mm
Ancho mínimo de rodillo parental: 600 mm
Diámetro máximo del rodillo padre: 1500 mm
Peso máximo de rodamiento de los padres: 2500 kg
Tensión máxima de desenrollado (1500 mm): 600 N
Tensión mínima de desenrollado (1000 mm): 40 N
Ancho mínimo estándar de corte: 100 mm
Ancho máximo de rebobinado: 1400 mm
Diámetro máximo de rebobinado: 1050 mm
Peso máximo de rebobinado: • 76 mm de eje: 600 kg
• 152 mm Eje: 1000 kg
Tensión máxima de rebobinado: 600 N
Velocidad máxima de producción: 600 m/min
Fuente de alimentación: 3 x 400V 50Hz
Potencia instalada: 30 kW
Aire comprimido: 6 bar, seco
Materiales a cortar:
• Laminados de embalaje a base de papel / forro.
• Tabla de 80 a 300 g/m².
Sección de relajarse:
Un desenrollador separado entre centros, tipo T9, de 1500 mm de diámetro, que incluye:
• Control hidráulico del cilindro para levantar los rollos padres del suelo.
• Dos motores que accionan el rodillo de desenrollado, controlados por un sensor ultrasónico de diámetro y un rodillo de control de tensión para bailar.
• Dos adaptadores neumáticos expansivos, SVECOM, para núcleos de 70/76 mm (3").
• Dos adaptadores neumáticos expansivos, SVECOM, para núcleos de 150/152 mm (6") (montados en los adaptadores neumáticos de extremo).
• Rodillo flotante de corrección de bordes.
• Sistema automático de guiado de tela, FIFE DP20, con sensor fotoeléctrico SE26A, ± corrección de 100 mm mediante actuador eléctrico — para controlar el borde de la lámina o la línea continua impresa.
• Pasarela de conexión que permite el hilo de telaraña a nivel del suelo manteniendo el acceso total a la estación de corte.
• Todos los rodillos de trayectoria de banda son anodizados.
• Protección de seguridad para el operador.

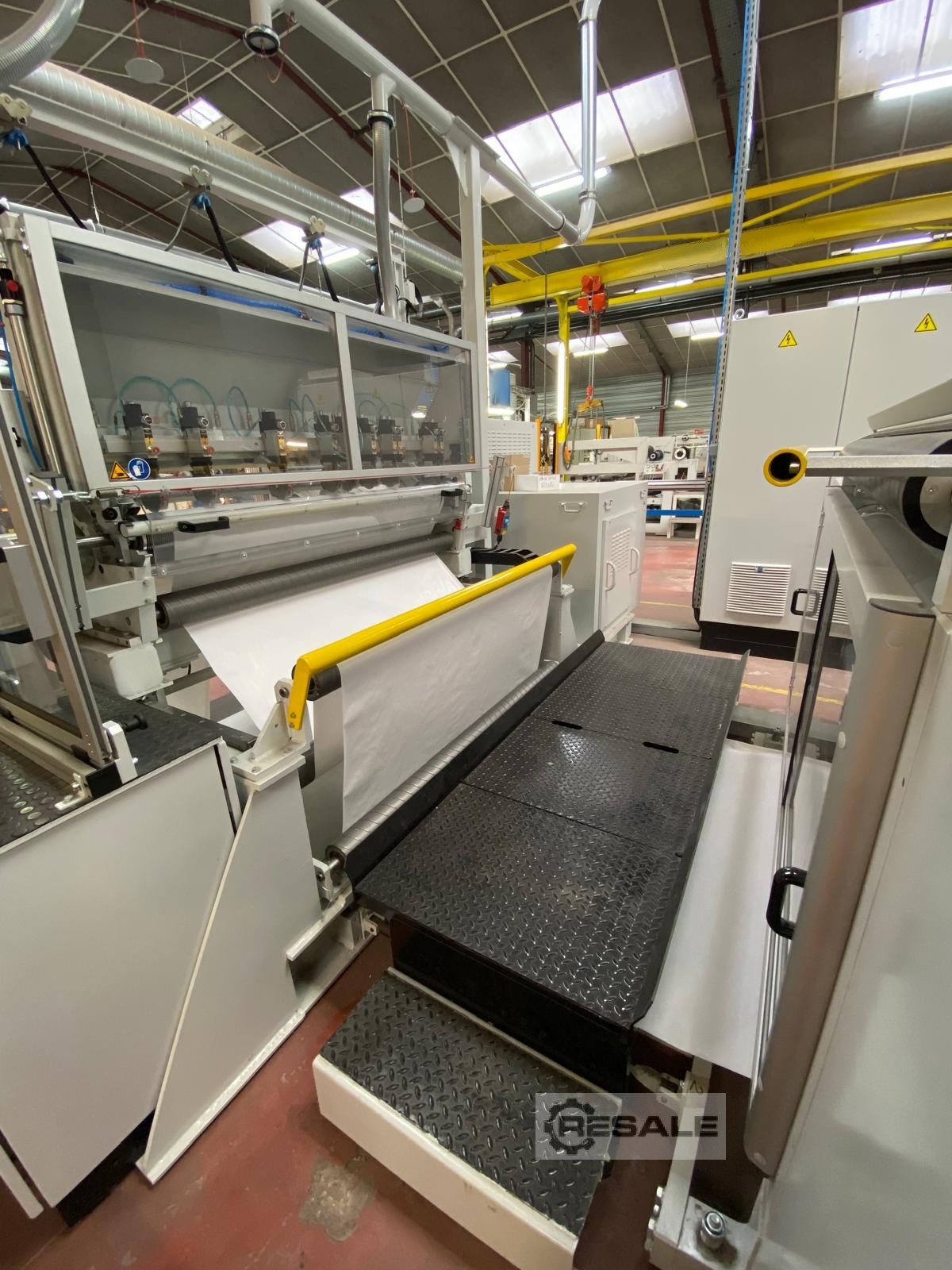

Sección de cortado:
Una estación de corte con cuchillos neumáticos individuales y contracuchillos circulares:

• Corte con cizalladura realizado contra los cuchillos de contrapunta.
• Eje de cuchillo contrario accionado por un motor independiente; El eje del cuchillo contrario es neumático.
• Portacuchillos neumáticos montados en una viga con guía en cola de milano (TIDLAND) y un colector de suministro de aire para activación individual.
• 10 juegos de corte, cada uno incluyendo: portacuchillos neumáticos TIDLAND individuales (25 mm de ancho) y cuchillo circular de doble bisel 90/60 mm.
• Conjunto de anillos de contracuchillo de múltiples ranuras, paso de 5 mm, longitud de 50 mm.

Sección de separación de telarañas:
• Un rodillo separador accionado por el motor de corte; Ángulo y curvatura totalmente ajustables.
Rodillo de colocación:
• Rodillo de montaje de aluminio anodizado o poliuretano molido (según los materiales).
• La presión es ajustable y sincronizada con el diámetro del devanado.
• El rodillo es extraíble.
Sistema automático de empalme / corte transversal:
• Brazo pivotante accionado hidráulicamente, que incluye un cuchillo transversal con movimiento lineal y una placa de respaldo para asegurar la banda en nuevos núcleos.
Sistema de extracción de trim:
• Unidad de succión de trim con dos boquillas ajustables en anchura.
• Turbina encerrada en un armario aislado acústicamente, que transporta el acabado a un sistema centralizado o contenedor (no incluido).
Sección de rebobinado:
• Torreta motorizada (de dos posiciones) que soporta dos ejes de rebobinado.
• Rebobinar la transmisión del eje mediante un motor asincrónico A51253474 sobredimensionado.
• Punto A51253474 de centrado hidráulico para el rodillo activo de rebobinado.
• Dos ejes neumáticos expansibles de 76 mm (3"), carga máxima de 600 kg cada uno, equipados con tiras de goma de ancho completo con bolsas individuales.
• Dos ejes neumáticas expansibles de 152 mm (6"), carga máxima de 1000 kg cada uno, también equipados con tiras de goma de ancho completo con bolsas individuales.
Sistema eléctrico y neumático
• Motor asíncrono principal
• Armario eléctrico montado en el lado de la máquina, conectado por un cable de 3 metros, con alojamiento de accionamientos de motor y PLC

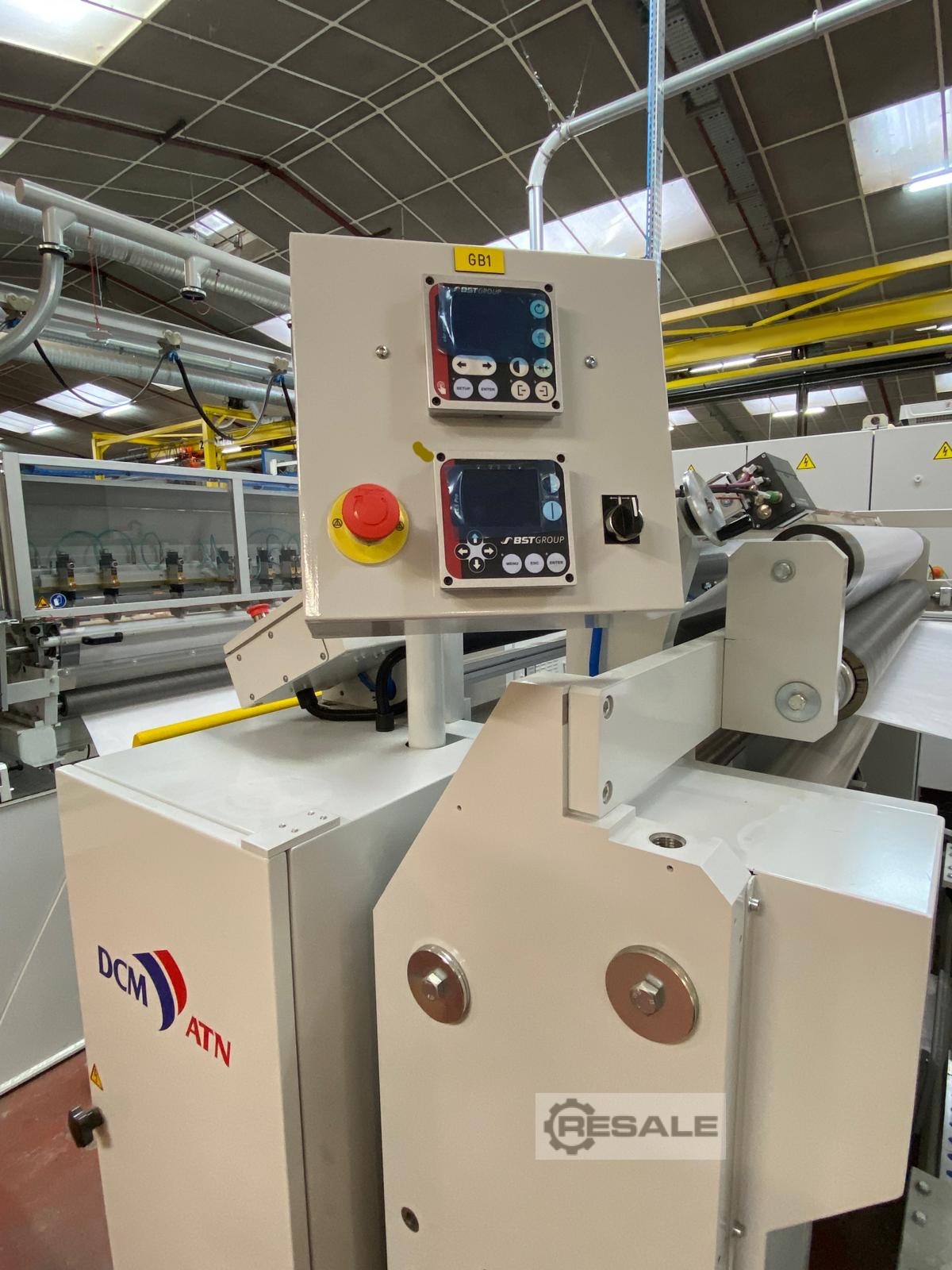

• Panel de control principal que incluye controles para frenado, rebobinado, parada de emergencia, rodillo de colocación y funciones auxiliares
• Pantalla táctil a color de 10'' "DIGITAL PILOT", que proporciona:
o Programación y almacenamiento de parámetros de producción
o Diagnóstico y gestión de alarmas
o Visualización de la tensión de la red (desenrollar y rebobinar)
o Visualización de los diámetros de los rodillos (desenrollar y rebobinar)
o contador de longitud con parada automática en longitud programada
o Contadores de diámetro con parada automática en el diámetro seleccionado
o Ajuste de curvas de tensión, diámetros de núcleo, tipos de materiales
o Almacenamiento de hasta 500 recetas de producción
o Visualización del estado de la máquina y fallos
o Monitorización del programa PLC para el personal de mantenimiento
• Servicio remoto Ewon® (requiere acceso LAN vía RJ45)
