Centros de fresado CNC BURKHART + WEBER MCX 900

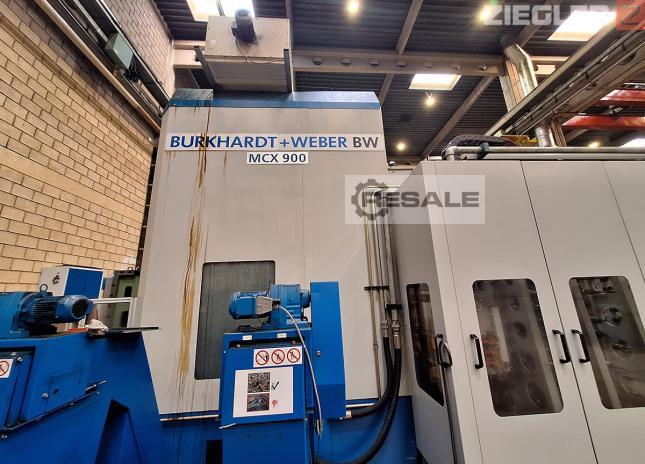

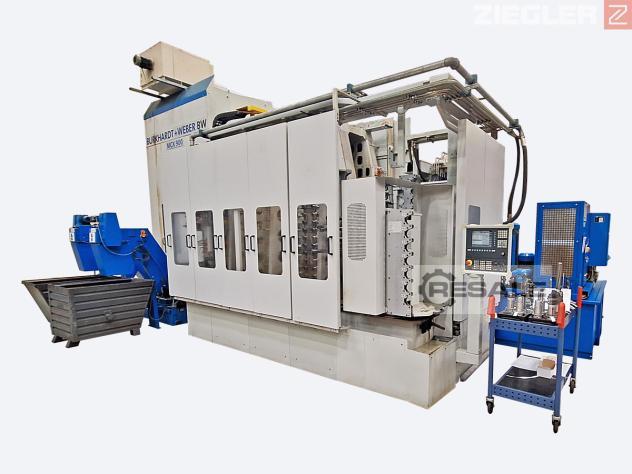

Burkhart & Weber MCX 900 - Centro de mecanizado de 4 ejes

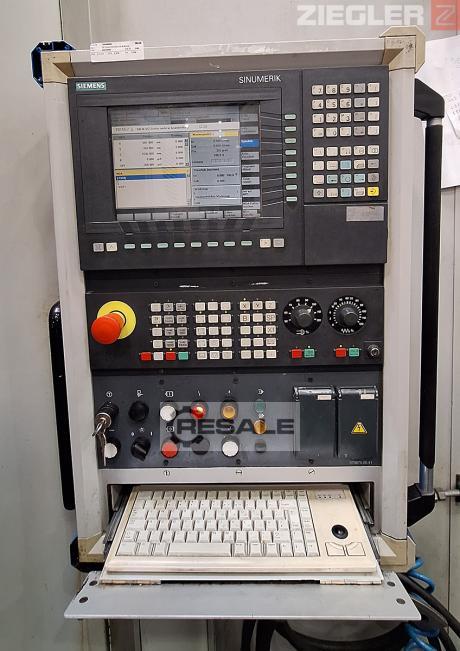

- Control CNC Siemens SINUMERIK 840D
- Cambiador de palet de 2 órdenes, el palet puede girarse en la estación de carga, número de palets 6

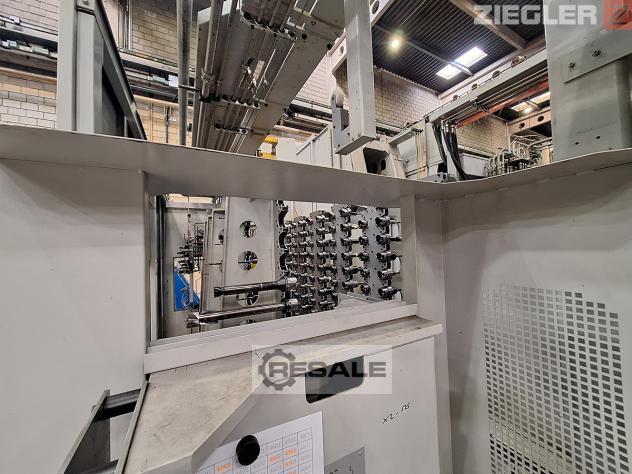

- Cargador de herramientas en estantería con 264 posiciones de herramientas y estación de montaje para carga durante el funcionamiento
- Travesía rápida X/Y/Z: 40 m/min / B: 20 rpm
- Fuerza máxima de mecanizado X/Y/Z: 20 kN / Par tangencial B: 20000 Nm
- Sondas inalámbricas Renishaw
- Año de construcción: 2002

Características técnicas

Áreas de trabajo:
- Eje X: 1600 mm
- Eje Y: 1400 mm
- Eje Z: 1500 mm
- Eje B; 360 / 0,001
Velocidad:
- Velocidad del husillo: 20 - 6000 rpm
- Etapas de transmisión (2): 20-1400 / 1401-10000 rpm
Velocidades y fuerzas:
- Giro/alimentación rápida en los ejes X/Y/Z: 40.000 mm/min / 20.000 N
- Velocidad/par en el eje B: 20 rpm / 20000 Nm
Revista Tool:
- Tipo de cargador: Revista Shelf
- Número de herramientas: 264
Herramientas:
- Peso máximo de la herramienta: 60 kg
- Longitud máxima de la herramienta: 560 / 750 mm
- Vástago de herramientas: DIN 69893 / HSK A - 100
- Fuerza de sujeción de la herramienta: 40 kN

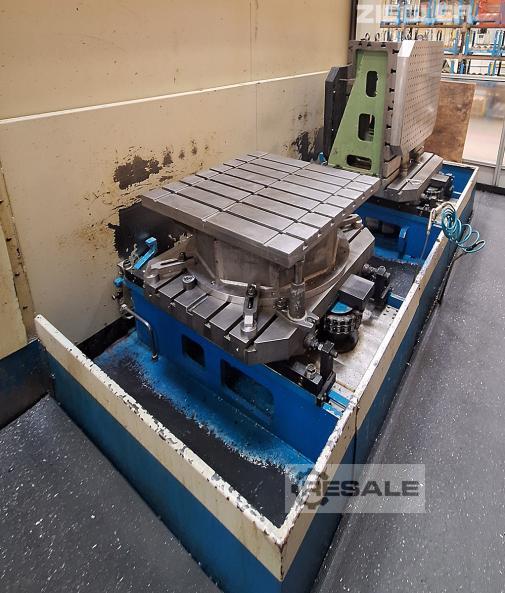

Paletas:
- Tamaño del palé: 800 x 1000 mm
- Cambiador de palet: doble
- Peso del palé: 800 kg
- Máximo. permitido Peso del palé: 3150 kg
- Z51237148 Diseño de palet: Z51237148 ranuras en T
- Piezas de trabajo en estación de carga: giratorias manualmente (4 x 90)
Instalación de refrigerante:
- Refrigerante interior (a través de la herramienta): 30 l/min / 50 bar
- Refrigerante exterior: 200 l/min / 4 bar
Poder:
- Operación S1 100% ED: 37 kW
- Operación S6 40% ED: 50 kW
Electrics:
- Voltaje: 3x 400 V / 50 Hz +10%
- Voltaje de control: 230 V ~ / 24 V =
- Corriente nominal: 130 A
- Carga conectada: 65 kW / 75 kVA

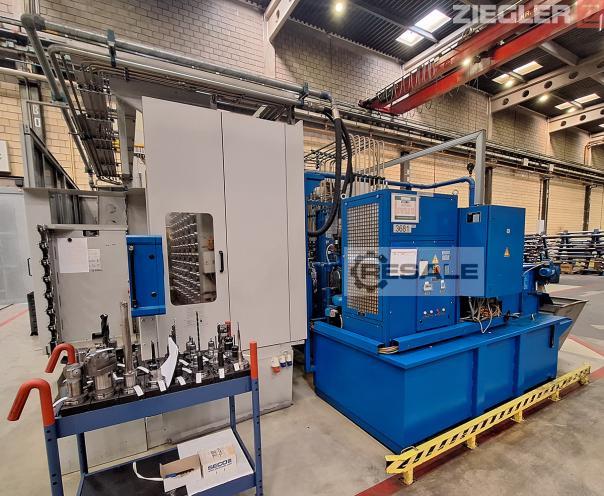

Hidráulica:
- Contenedor: 240 l
- Presión: 60 bar
Neumática:
- Presión: 4 - 6 bar
- Consumo: 10 m²/h
seller offer No. resale 200095
